Работа и устройство карбюратора ДВС

Работа и устройство карбюратора ДВС

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по выпускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор— устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Карбюратор и его устройство

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру. По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Что такое карбюраторный двигатель

Карбюраторный двигатель – один из многих типов двигателей внутреннего сгорания с внешним смесеобразованием и автономным зажиганием [1] .

Читайте так же:
Что такое насыпная плотность

В карбюраторном двигателе в цилиндры двигателя поступает готовая топливовоздушная смесь, приготавливаемая чаще всего в карбюраторе, давшем название типу двигателя, либо в газовоздушном смесителе, либо образующаяся при впрыске топлива, распыленного специальной форсункой, в поток всасывающегося воздуха – такие двигатели называются впрысковыми или инжекторными.

Независимо от способа смесеобразования и количества тактов в рабочем цикле карбюраторные двигатели имеют одинаковый принцип работы, а именно: сжатая в камере сгорания горючая смесь в определенный момент поджигается системой зажигания, чаще всего электроискровой. Может также использоваться зажигание смеси от калильной трубки, в настоящее время в основном в дешевых малогабаритных двигателях, например, на авиамоделях; плазменное, лазерное зажигание – в настоящее время в состоянии, скорее, экспериментальных разработок.

Карбюраторные двигатели по количеству тактов в рабочем цикле делятся на четырехтактные, или двигатели Отто, у которых рабочий цикл состоит из четырех тактов и включает четыре полуоборота коленвала, и двухтактные, рабочий цикл которых включает два полуоборота коленвала с одновременным протеканием разных тактов. Последние, благодаря относительной простоте конструкции, получили широкое распространение как двигатели для мотоциклов и разнообразных агрегатов, требующих простоты и дешевизны конструкции – бензопилах, мотокультиваторах, как пусковые двигатели для более мощных дизелей и т. д.

Карбюраторные двигатели разделяются на атмосферные, у которых впуск воздуха или горючей смеси осуществляется только за счет разрежения в цилиндре при всасывающем ходе поршня и двигатели с наддувом, у которых впуск воздуха или горючей смеси в цилиндр происходит под давлением, создаваемым специальным компрессором, с целью увеличения рабочего заряда в том же рабочем объеме и получения повышенной мощности двигателя.

В качестве топлива для карбюраторного двигателя в разное время применялись спирты [2] , светильный газ, пропан-бутановая смесь, керосин, лигроин, бензин и их смеси. Наибольшее распространение получили бензиновые и газовые карбюраторные двигатели.

КАРБЮРАТОРНЫЙ ДВИГАТЕЛЬ — КАРБЮРАТОРНЫЙ двигатель, двигатель внутреннего сгорания, в котором горючая смесь приготовляется карбюратором вне камеры сгорания (отсюда другое название двигатель с внешним смесеобразованием) и воспламеняется в ней свечой зажигания. Кпд до 35% … Современная энциклопедия

КАРБЮРАТОРНЫЙ ДВИГАТЕЛЬ — двигатель внутреннего сгорания, в котором горючая смесь приготовляется карбюратором вне камеры сгорания (отсюда другое название двигатель с внешним смесеобразованием) и воспламеняется в камере сгорания свечой зажигания. Применяются на автомобилях … Большой Энциклопедический словарь

Карбюраторный двигатель — КАРБЮРАТОРНЫЙ ДВИГАТЕЛЬ, двигатель внутреннего сгорания, в котором горючая смесь приготовляется карбюратором вне камеры сгорания (отсюда другое название двигатель с внешним смесеобразованием) и воспламеняется в ней свечой зажигания. Кпд до 35%. … Иллюстрированный энциклопедический словарь

карбюраторный двигатель — karbiuratorinis variklis statusas T sritis Energetika apibrėžtis V >Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

КАРБЮРАТОРНЫЙ ДВИГАТЕЛЬ — двигатель внутр. сгорания, в к ром горючая смесь приготовляется карбюратором вне камеры сгорания (отсюда др. назв. двигатель с внеш. смесеобразованием) и воспламеняется в камере сгорания свечой зажигания. Применяются на автомобилях, мотоциклах,… … Большой энциклопедический политехнический словарь

карбюраторный двигатель — двигатель внутреннего сгорания, в котором процесс приготовления горючей смеси происходит в карбюраторе вне камеры сгорания (отсюда другое название двигатель с внешним смесеобразованием) и воспламеняется в камере сгорания свечой зажигания.… … Энциклопедический словарь

Калильный карбюраторный двигатель — Двухтактный авиамодельный калильный карбюраторный двигатель … Википедия

Читайте так же:
Харвестер что это такое

Компрессионный карбюраторный двигатель — Компрессионный двигатель на авиамодели … Википедия

двигатель внутреннего сгорания — (ДВС), тепловой двигатель, в котором часть химической энергии топлива, сгорающего в рабочей полости, преобразуется в механическую энергию. По роду топлива различают жидкостные и газовые ДВС; по рабочему циклу – непрерывного действия, двух – и… … Энциклопедия техники

Двигатель внутреннего сгорания — Тепловой двигатель, в котором химическая энергия топлива, сгорающего в рабочей полости, преобразуется в механическую работу. Первый практически пригодный газовый Д. в. с. был сконструирован французским механиком Э. Ленуаром… … Большая советская энциклопедия

  • Карбюраторный двигатель – один из многих типов двигателей внутреннего сгорания с внешним смесеобразованием и автономным зажиганием.

В карбюраторном двигателе в цилиндры двигателя поступает готовая топливовоздушная смесь, приготавливаемая чаще всего в карбюраторе, давшем название типу двигателя, либо в газовоздушном смесителе, либо образующаяся при впрыске топлива, распыленного специальной форсункой, в поток всасывающегося воздуха – такие двигатели называются впрысковыми или инжекторными.

Независимо от способа смесеобразования и количества тактов в рабочем цикле карбюраторные двигатели имеют одинаковый принцип работы, а именно: сжатая в камере сгорания горючая смесь в определенный момент поджигается системой зажигания, чаще всего электроискровой. Может также использоваться зажигание смеси от калильной трубки, в настоящее время в основном в дешевых малогабаритных двигателях, например, на авиамоделях; плазменное, лазерное зажигание – в настоящее время в состоянии, скорее, экспериментальных разработок.

Карбюраторные двигатели по количеству тактов в рабочем цикле делятся на четырехтактные, или двигатели Отто, у которых рабочий цикл состоит из четырех тактов и включает четыре полуоборота коленвала, и двухтактные, рабочий цикл которых включает два полуоборота коленвала с одновременным протеканием разных тактов. Последние, благодаря относительной простоте конструкции, получили широкое распространение как двигатели для мотоциклов и разнообразных агрегатов, требующих простоты и дешевизны конструкции – бензопилах, мотокультиваторах, как пусковые двигатели для более мощных дизелей и т. д.

Карбюраторные двигатели разделяются на атмосферные, у которых впуск воздуха или горючей смеси осуществляется только за счет разрежения в цилиндре при всасывающем ходе поршня и двигатели с наддувом, у которых впуск воздуха или горючей смеси в цилиндр происходит под давлением, создаваемым специальным компрессором, с целью увеличения рабочего заряда в том же рабочем объеме и получения повышенной мощности двигателя.

В качестве топлива для карбюраторного двигателя в разное время применялись спирты, светильный газ, пропан-бутановая смесь, керосин, лигроин, бензин и их смеси. Наибольшее распространение получили бензиновые и газовые карбюраторные двигатели.

Связанные понятия

Упоминания в литературе

Связанные понятия (продолжение)

Бензиновые двигатели — это класс двигателей внутреннего сгорания, в цилиндрах которых предварительно сжатая топливовоздушная смесь поджигается электрической искрой. Управление мощностью в данном типе двигателей производится, как правило, регулированием потока воздуха, посредством дроссельной заслонки.

Для работы на газообразных топливах транспортные средства оснащаются газобаллонным оборудованием (ГБО).

Недостатки карбюраторных двигателей

Отрицательными моментами карбюратора считается его неразборчивость. Зачастую более чем через 10 тысяч километром после регулировки карбюратор готовит топливовоздушную смесь, содержание бензина в которой в разы превышает допустимые значения. Исходя из этого, вред наносится не только окружающей среде, но и составляющим частям самого двигателя.

Известны и обратные случаи, когда смесь имеет повышенное содержание кислорода, из-за чего движимые детали движка закисляются. Все эти нюансы приводят к тому, что в момент впрыска топлива, поршни ощущают недостающее количество давления, из-за чего не могут работать с мощностью, предполагаемой заводом-изготовителем.

Читайте так же:
Что такое тнвд в дизельном двигателе

Также недостатками двигателей карбюраторного типа считают:

  • Низкая экономичность.
  • Высокий уровень выбросов, загрязняющих окружающую среду.
  • Высокий уровень требований к топливу.
  • Незначительные динамические качества при переменных режимах работы.
  • Работа системы питания зависит от положения двигателя и самого автомобиля.
  • Высокий уровень пожароопасности.
  • Подвержен температурной зависимости.
  • Раскрутка мотора осуществляется достаточно тяжело.
  • Малый КПД.

Система питания карбюраторного двигателя — как это работает

like0 20 Августа 2015

  • Система питания карбюраторного двигателя — как это работает
  • В чем же отличие карбюраторного двигателя от дизельного?
  • Почему ломается система питания карбюраторного двигателя?
  • Нужен ли ремонт системы питания карбюраторного двигателя?

star star star star star star star star star

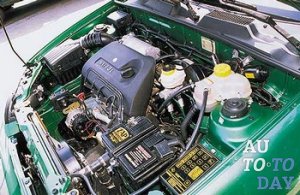

Под капотомПравильность работы системы питания карбюраторного движка – вопрос крайне важный. Если система будет работать со сбоями, то проблема возникнет и с эксплуатацией самого автомобиля. Система питания отвечает за очистку, хранение и передачу горючего с воздухом, а также играет непосредственную роль в создании возгораемой смеси, формировании необходимого объема этой смеси и передаче ее в цилиндры двигателя. Несмотря на сложное устройство этого механизма, за его состоянием нужно постоянно следить, чтобы все детали были в порядке и нормально функционировали.

В чем же отличие карбюраторного двигателя от дизельного?

До того, как разбираться в деталях работы карбюраторной системы, имеет смысл указать на то, что именно собой представляет карбюраторный движок и какие именно особенности в его работе. У подобных двигателей внутреннего сгорания зажигание автономное, а смесеобразование происходит вне системы. Так в цилиндры вводится уже готовая топливная смесь. Подготовка топливовоздушной смеси зачастую происходит в карбюраторе, отчего и произошло название такого типа движка.

Карбюраторный мотор

Почему ломается система питания карбюраторного двигателя?

Самыми важными элементами системы питания карбюраторного двигателя являются поплавковая камера, которая отвечает за уровень горючего в карбюраторе, эмульсионные трубки и жиклеры, которые используются при расчете количества и дозы необходимого количества топлива и воздуха. Без внимания нельзя оставлять такую важную деталь, как диффузор. Этот элемент представлен в виде трубки с зауженной частью, скорость движения воздуха по которой резко возрастает в тот момент, когда открывается дроссельная заслонка. Так образовывает разряжение, которое способствует поступлению горючего в двигатель.

Система работы карбюратораКарбюраторный двигатель – система очень надежная, поломки в ней случаются достаточно редко, но все же ремонтировать ее иногда необходимо. Система может выйти из строя по причине использования низкокачественного горючего, из-за чего происходит детонация двигателя, прогорают прокладки цилиндрических головок или головки клапана. Также может увеличится расход горючего. Если такая неисправность имеет место быть, то водитель будет слышать достаточно характерный звук. Если недостаточно или несвоевременно ухаживать за приводами и трубопроводами, которые отвечают за подачу смеси топлива и воздуха, то это приведет к нарушению этой самой подачи, отчего в следствии может произойти пожар. Также значительно снижается мощность машины, автомобиль будет с трудом запускаться, движок может работать крайне нестабильно на холостом ходу.

Нужен ли ремонт системы питания карбюраторного двигателя?

Очень важно постоянно следить за тем, в каком состоянии находится система питания карбюраторного движка. Нужно обращать особое внимание на сколько герметичен корпус воздушного фильтра, топливопровод, трубопровод, по которому «идет» горючее для впрыска и выводятся отработанные газы. Кроме всего прочего, нужно осуществлять промывку всех воздушных фильтров и самого карбюратора, причем минимум дважды в год.

Читайте так же:
Где делают уралы машины

Под капотомВ случае появления признаков нарушений в работе, то перед началом ремонта нужно точно убедиться в том, что проблема в топливной системе. Для этого систему нужно проверить, оценив объем горючего в бензобаке при неработающем двигателе. Также нужно просмотреть состояние прокладок, которые находятся под пробкой наливной горловины. Также следует оценить, на сколько уплотнены карбюраторные соединения, соединения топливного насоса, воздушного фильтра, глушителя, трубопроводов. Бензобак, тройники, топливопровод и штуцеры должен быть надежно закрепленным. Если движок рабочий, то нужно проверить его на предмет утечек в местах, где находится соединение топливного бака, карбюратора и топливопроводов.

Так как двигатель является ключевым элементом автомобиля, то и следить за его состоянием нужно соответствующим образом. Если упустить момент, то можно дорого поплатиться за это. Причем последствия могут быть самыми непредсказуемыми. Удачи Вам на пути.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Управление карбюратором

Как правило, действиями карбюратора руководит водитель автомобиля. На отдельных моделях карбюраторов применялись вспомогательные системы, которые немного автоматизировали управление карбюратором.

Для того чтобы управлять дроссельной заслонкой наиболее часто пользуются педалью газа, которая обуславливает ее подвижность при содействии системы тяг либо тросового привода. Тяга, как правило, лучше, однако механизм привода куда сложнее и сдерживает способность механизма по компоновке подкапотной площади. Привод тягами был популярен до 1970 года, потом стали чаще использоваться тросики из металла.

Карбюратор

На старых машинах чаще предполагалась двойная система привода дроссельной заслонки карбюратора: вручную рычагом либо от ноги, при помощи педали. Если надавливать на педаль, то рычаг не двигается, а если перемещать рычаг, то педаль опускается.

Последующее открытие дросселя можно совершать педалью. Когда педаль опускается — дроссель остается в таком же положении, в котором зафиксировался при управлении рукой. К примеру, на «Волге» ГАЗ-21 на панели приборов был размещен рычаг для управления рукой, при его движении можно достичь постоянного функционирования холодного двигателя без действия воздушной заслонки либо применять «постоянный газ». На грузовиках «постоянный газ» применялся для облегчения передвижения задним ходом.

Воздушная заслонка может быть оснащена механическим либо автоматическим приводом. Если привод механический, то водитель закрывает ее при участии рычага. Автоматический привод очень популярен в других странах, а в России не «прижился» из-за своей ненадежности и недолгим сроком службы.

Регулировка карбюратора

Карбюраторный двигатель отличается простотой конструкции, однако подобная система впрыска топлива неизменно требует исправной работы всех механизмов и узлов. Нарушение настройки карбюратора, а подобные проблемы неизменно возникают в процессе эксплуатации этого механизма, приводят к ухудшению приемлемости, экономичности, при этом отмечается увеличение показателей токсичности отработанных газов. Именно поэтому нужно пристально следить за состоянием работы карбюратора и при необходимости вносить соответствующие корректировки.

Автовладельцу при эксплуатации автомобиля с карбюраторным агрегатом доступно две регулировки путем изменения положения винта количества и винта качества. Винт количества отвечает за показатель оборотов на холостом ходу. Тогда как изменение положения винта качества позволяет регулировать степень обогащения топливно-воздушной смеси.

Читайте так же:
Что нужно для диагностики автомобиля через ноутбук

В редких случаях могут отмечаться серьезные поломки, в особенности при появлении неучтенного подсоса воздуха или же нарушении герметичности клапана и системы холостого хода. Всё это приводит к необходимости диагностики и ремонта карбюратора силами специалистов сервисного центра.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.
