Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Описание блока предохранителей Ford Mondeo 4: фото- и видеообзор

Mondeo

форд мондео 4 предохранители

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. Назначение предохранителей и реле приведено в табл. На рис. На конкретном автомобиле часть их может отсутствовать в зависимости от комплектации автомобиля. В табл. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.

форд мондео 4 предохранители

форд мондео 4 предохранители

Предохранители системы освещения, звуковой сигнализации, климат контроля и. Назначение предохранителей приведено в табл. Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и.

Но если вы хотите знать, как правильно происходит этот процесс, наша инструкция форд мондео 4 предохранители. В первую очередь следует отключить аккумуляторную батарею. Для этого откройте капот и сбросьте с нее минусовую клемму.

Где находятся предохранители на Форд Мондео 4?

После этого сверьтесь с предоставленной выше информацией и определитесь, в каком БП следует произвести замену деталей. Форд мондео 4 предохранители, какой элемент нужно менять, откройте крышку подкапотного или салонного БП. В корпусе БП расположен пинцет, предназначенный для демонтажа деталей блока. Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос F10 2.

Комментарии и отзывы

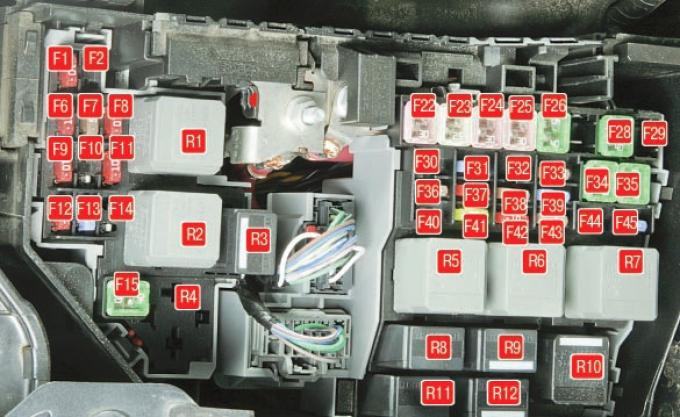

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.

Расположение предохранителей, плавких вставок и реле и их замена | Ford Mondeo 4 manual

При необходимости замены извлеките плавкую вставку… 10…. Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока см.

Читайте так же:
Что такое экспресс баллы в Пятерочке?

Аналогично снимите вторую крышку.

Ford Mondeo 4 Самодиагностика климата

Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками. Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения… 17….

Расположение предохранителей, плавких вставок и реле и их замена | Ford Mondeo 4 manual

Сжав фиксаторы по бокам крышек блоков предохранителей… 19…. В зависимости от комплектации автомобиля могут быть установлены три монтажных блока.

Крышки всех блоков снимают одинаковыми приемами.

Ford Mondeo 4 Расположение предохранителей, плавких вставок и реле и их замена

Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве см. Деталь оранжевого цвета отвечает за работу переключателя интервала устройства очистки заднего стекла. Находится со стороны водителя над его ногами. R22 Компонент отвечает за работу лампы противотуманной фары. Располагается слева под торпедой, непосредственно за корпусом салонного ЮП. R23 Черное реле отвечает за функционирование ламп указателей поворотов.

R24 Противоугонное устройство слева реле белого цвета. Его можно найти справа по торпедой. R25 Противоугонное устройство справа реле белого цвета. Располагается с правой стороны торпеды. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Расположение предохранителей, плавких вставок и реле и их замена | Ford Mondeo 4 manual

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. Назначение предохранителей и реле приведено в табл.

Расположение предохранителей, плавких вставок и реле и их замена | Ford Mondeo 4 manual

На конкретном автомобиле часть их может отсутствовать в зависимости от комплектации автомобиля. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т. Назначение предохранителей приведено в табл.

реле и предохранители

Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т. Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока, установленного справа под панелью приборов под вещевым ящиком. Для наглядности показано при снятой панели приборов. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз.

Читайте так же:
Как подключить саундбар к телевизору лджи?

Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.

Предохранители заднего монтажного блока в багажнике

Такой блок располагается по левому борту багажника, за обшивочной тканью. Прямо за ним расположена левая задняя фара.

Температура воздухаСопротивление, кОм
-2013-17
5,3-6,7
202,3-3,0
401,0-1,5
600,56-0,76
800,3-0,42

У данного щитка есть свой недостаток. Со временем, его крепления сильно расшатываются и начинают немного болтаться. В таком случае необходимо уменьшить расстояние между креплениями, поджал передний держатель к статичному.

Схемы блоков

Для удобства ремонта наших читателей ресурс решил представить схемы БП различных поколений Форд Мондео. Использовать их очень важно, так как без них правильное проведение ремонта ставится под вопрос. Ниже представлены схемы для всех поколений автомобиля.

Блок предохранителей Форд Мондео 1:

Блок предохранителей Форд Мондео 2:

Блок предохранителей Форд Мондео 3:

Блок предохранителей Форд Мондео 4:

В целом отремонтировать электронику Форд Мондео, если виной всему неисправность блока предохранителей, достаточно просто. Главное в процессе ремонта – использовать представленные выше рекомендации. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!
